Нержавеющие компенсаторы: что входит в категорию
Компенсатор — это элемент, который воспринимает перемещения участков при температурном расширении, вибрации, давлении или смещении конструкции. Без такого элемента нагрузки передаются напрямую на трубы, опоры и арматуру, что приводит к деформациям и повреждениям.

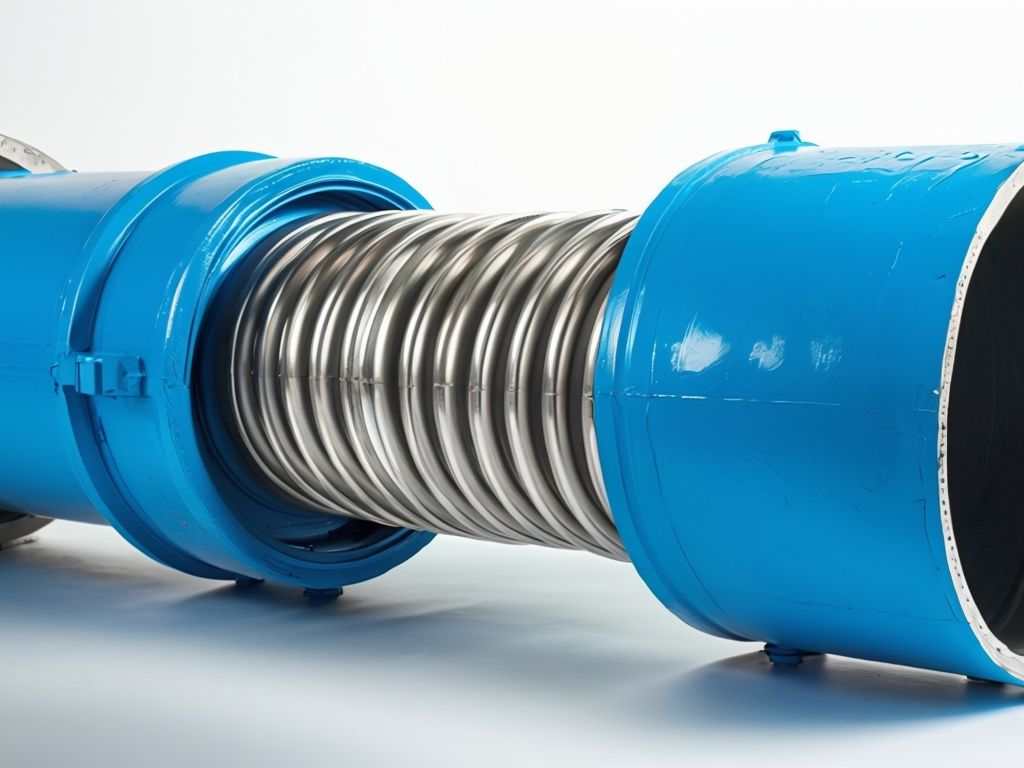

Нержавеющие компенсаторы: конструкция
Сильфон — деформируемая гофрированная часть. Он принимает перемещение и гасит нагрузку, не передавая её на соседние элементы трубопровода.
Фланцы или патрубки — присоединительные части, которые связывают изделие с трубой. Они обеспечивают герметичное и механически прочное соединение. В фланцевых исполнениях герметичность обеспечивают прокладки между фланцами.
В отдельных моделях конструкция включает дополнительные элементы: защитный кожух, который предохраняет сильфон от механических повреждений и загрязнений; внутренний экран, снижающий прямой контакт потока с гофрами сильфона; ограничители хода и стяжные шпильки, фиксирующие допустимое смещение. Наличие этих элементов зависит от модели.
Виды нержавеющих компенсаторов
Внутри категории изделия различаются по направлению воспринимаемого перемещения:
- осевые — работают на сжатие и растяжение вдоль оси трубы;
- поворотные — воспринимают угловое смещение;
- сдвиговые — компенсируют поперечное смещение;
- универсальные — сочетают несколько направлений.
По способу присоединения к трубопроводу изделия бывают фланцевые и под приварку.
Материалы нержавеющих компенсаторов
Для сильфонов применяют коррозионностойкие стали — в зависимости от условий эксплуатации это могут быть стали типа AISI 304, AISI 316, AISI 321 или их аналоги.
AISI 304 — хромоникелевая сталь без молибдена. Образует устойчивый оксидный слой в обычных условиях, но хуже работает при постоянном контакте с хлоридами.
AISI 316 содержит молибден, что повышает стойкость к хлоридсодержащим средам.
AISI 321 содержит титан, который сохраняет структуру стали при нагреве и после сварки. Эта марка применяется в компенсаторах для тепловых сетей и других систем с повышенной температурой.
Совместимость компенсатора с рабочей жидкостью или газом зависит от марки сильфона, материала уплотнений и фланцев, а также от температуры и давления в системе.
Нержавеющие компенсаторы: применение
- — тепловые сети и системы отопления;
- — трубопроводы горячей и холодной воды;
- — насосные станции и тепловые пункты;
- — технологические трубопроводы на производстве;
- — пищевые и моечные линии;
- — химические линии;
- — судовые и прибрежные системы;
- — вентиляционные и газоходные системы.
